中文
EN
服務支持Service
To first-class products
Quality service to meet customer needs
正確了解全譜直讀光譜儀器發生異常的處理方法
發布時間：2020-09-07 10:17:11 點擊：6680
在直讀光譜儀分析鋼鐵樣品是現代鋼鐵企業分析的常用方法之一。隨著科學技術的不斷發展，直讀光譜儀的價格已不再是高不可攀，其在生產實踐中所表現出的快速、準確、精度高等特點，是其它化學分析方法無法替代的，它的普及推廣給傳統的冶金分析帶來了一次革命。但是直讀光譜儀畢竟包含了比較復雜的系統，在實際使用中難免會出現一些問題，為了便于使用者處理運行中所出現的異常現象，我，創想儀器的一名小編，將為大家帶來以下幾個常見的現象分析和排除方法。
異常現象：激發聲音不連續，中間有間隔；邏輯控制板上紅燈亮。
異常原因：這種異常現象多來自于輔助間隙由于長期使用內部積灰太多，長此以往，會使輔助間隙邊緣放電，導致損壞，必須更新。
解決辦法：拆下激發臺下的輔助間隙，用酒精棉簽清理即可。
異常現象：激發點為白點或灼斑。
異常原因：這種情況多為氬氣純度不夠或儀器內部管路堵塞導致的。
解決辦法：①對于氬氣純度不夠，可以更換氣瓶或將氬氣凈化器凈化吸附柱再生；②對于儀器內部管路堵塞問題，可以對氬氣管路進行檢查、清理，重點應放在激發臺下“U"型管和其上的電磁閥部分，該部分管路較細，易發生堵塞；③廢氣排氣管堵塞也會導致上述現象。

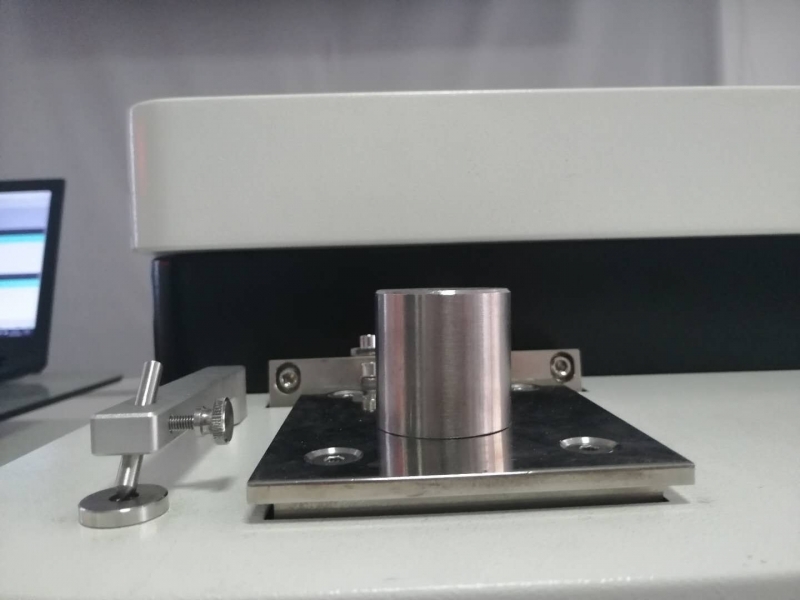

創想儀器GLMY 全譜直讀光譜儀
異常現象：鋁的分析數據異常。
異常原因：目前，各鋼廠普遍采用三氧化二鋁砂帶打磨試樣，這樣砂帶上的三氧化二鋁勢必會對鋼中鋁的分析數據帶來影響，主要表現在以下兩個方面：①標準化時，影響高低標的鋁分析數據；②日常分析時，對生產試樣的分析數據的影響。
解決辦法：①打磨標準化樣品時，應采用舊砂帶，若采用新砂帶，需先用廢樣打磨一下，才能磨標準化樣品，然后用吸耳球吹洗表面；同時在標準化時，對鋁的強度值應格外關注，發現偏差較大的點應刪除；②在分析生產樣品時，同樣應關注鋁的分析結果，出現偏差應多分析幾點，將超差結果舍去。
經過研究得知，不同品牌的砂帶在不同條件下使用，數據出入很大。試樣在全新、未經廢樣打磨的砂帶上研磨，分析數據波動都很大，甚至翻倍，試樣明顯被三氧化二鋁砂帶污染；試樣在全新、經廢樣打磨的砂帶上研磨，分析數據波動都相對穩定，波動不大，三氧化二鋁砂帶對試樣沒有什么污染。因此，要減少或消除三氧化二鋁砂帶對鋁分析的影響，使用新砂帶前必須用廢樣打磨。
- 全國統一免費售后服務熱線 -
400-0833-980
無錫創想分析儀器有限公司
工作時間：9：00-18：00
地址：無錫市濱湖區馬山梁通路19號
